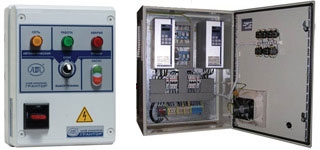

Шкафы управления с релейным регулированием

Подробная информация

Описание

Применяются с циркуляционными, повысительными, скважинными, подпиточными насосами, а также в системах теплоснабжения, кондиционирования. Выпускаются для управления 1,2 и 3 насосами (более – по запросу), однофазными и трехфазными с напряжением питания 1 х 220 В и 3 х 380 В. Имеется модификация с мягкими пускателями (только для трехфазных насосов с питанием 3 х 380, 3 х 690 В). Управление от реле давления (или датчика давления на 3 и более насосов) и реле защиты от «сухого» хода.

Пример маркировки

АЭП40—037—54КП—22А

40-питающее напряжение шкафа:

«40» – 3 х 380 В
«23» – 1 х 220 В

037 - диапазон токов (25-37) А. Номинальный ток каждого эл.двигателя, подключаемого к шкафу должен находится в диапазоне (25-37) А

54 - степень защиты шкафа: «54» – IP (пылевлагозащитное исполнение)

КП - пуск электродвигателя

К – прямой пуск электродвигателей
КП – плавный пуск электродвигателей (мягкий пускатель для каждого электродвигателя)

22 - кол-во подключаемых насосов:

11 – один насос
22 – два насоса (с возможностью выбора кол- ва рабочих/резервных насосов)
33 – три насоса (с возможностью выбора кол- ва рабочих/резервных насосов)

А - модификация шкафа:

А – один ввод питания
Б – два ввода питания со встроенным АВР
Б2 – два ввода питания без встроенного АВР
