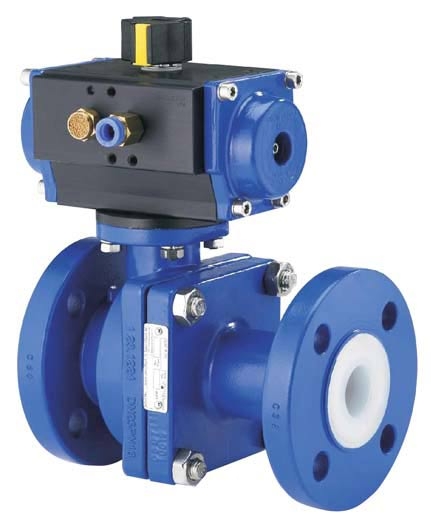

Шаровые краны SBV
Подробная информация
Применение
Предназначены для перекрытия, контроля потока и дросселирования химически агрессивных, абразивных или токсичных сред как в жидком, так и в газообразном состояниях.
Описание
- Возможно исполнение как по DIN, так и по ANSI
- Прочная конструкция, не требуют обслуживания
- Полностью герметичное перекрытие потока на всем диапазоне рабочих параметров диаграммы температура/ давление
- Отсутствие протечек по штоку обеспечивается инновационным динамическим запорным механизмом
- Низкий момент открытия
- Седла шара из чистого PTFE
- Максимальный расход с минимальными потерями давления
Технические характеристики
| Номинальные размеры | Ду 200 мм соотв. 1/2"-8" |
| Рабочее давление*: | 1 мбар (0.014 psi) ... 16 бар (232 psi) |
| Рабочая температура* | - 40 °С (-40°F)... +200 °С (+392°F) |
| Строит. длина согласно | EN 558-1 ряд 1 соотв. ASME B16.10 |
| Фланцы согласно DIN,Ру | Ру 10/16 соотв. ANSI 150lbs |
| Фланец под привод | соотв. ISO 524 |
| Седла | PFA, PFA-AS (проводящий) |
| Корпус | литая сталь ASTM A216 WCB или CF-8M |
| Футеровка | PFA, PFA-AS (антистатический) |
| Шар | PFA, PFA-AS, .ETFE, SS Duplex, Титан |
Динамическая система уплотнения (стандартная)
Корпусные детали с соединением металл по металлу
Предварительно сжатое динамическое уплотнение штока. Упругие вставки, выполненные из VMQ (Силикон) или FPM (Viton®), обеспечивают однородное давление, необходимое для плотного перекрытия.
Цилиндр и шток представляют единую деталь, материал Duplex (1.4462) с включениями из PFA, PFAAS, ETFE или целиком из Duplex, Титана.
