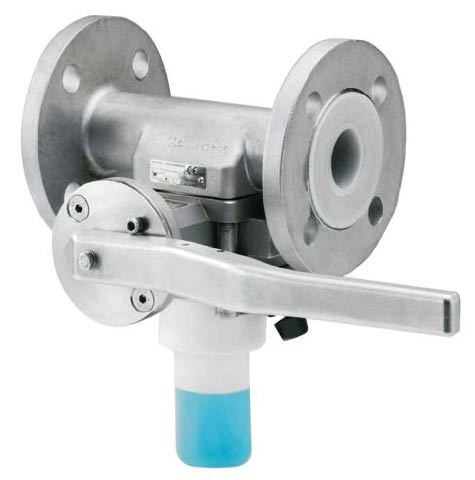

Шаровые краны для отбора проб SSV-B
Подробная информация
футерованные пластомерами, полнопроходные
Применение
Предназначены для отбора проб определенного объема из трубопровода, находящегося под давлением или под вакуумом. Безопасные и надежные, не требуют остановки технологического процесса.
Описание
- Возможно исполнение как по DIN, так и по ANSI
- Полнопроходная конструкция, легкая очистка, ISO фланец для присоединения привода
- Отсутствие падения давления
- Легкое и безопасное управление рукояткой. Опционально превмоприводом.
- Забор проб заданного объема, примерно 45 мл
Технические характеристики
| Номинальные размеры | Ду 15-150 мм соотв. 1/2" - 6" |
| Рабочее давление*: | до 16 бар (232 psi) |
| Рабочая температура* | - 40 °С (-40°F)... +150 °С (+302°F) |
| Строит. длина согласно | EN 558-1 ряд 1/3 соотв. ASME B16.10 |
| Фланцы согласно DIN,Ру | Ру 10/16 соотв. ANSI 150lbs |
| Уплотнения | С-4400 (безасбестовый) |
| Корпус | литая нерж. сталь CF-8M (1.4408) |
| Футеровка | PFA, PFE-AS (антистатическая) |
| Шар/покрытие | 1.4462 Duplex-ETFE или SS316L/PTFE |
Функционирование
Для забора пробы рукоятка поворачивается против часовой стрелки (на 90° или 180°).
90°: Стандарт. Подходит для большинства сред
180°: Специсполнение. Для вязких или содержащих твердые частицы сред.
Опции
- Корпус с паровой рубашкой, PN40, ANSI 300lbs, присоединение Tri-clamp или под сварку
- Поддержка емкостей под дно с регулировкой
- Вертикальный адаптер, герметизирующая пробка, активный угольный фильтр
- Игольчатый адаптер для колб с мембраной
- Безопасная металлическая корзина для емкостей, коллектор проб
- Безопасный шкаф (сталь SS304) со смотровым окном
