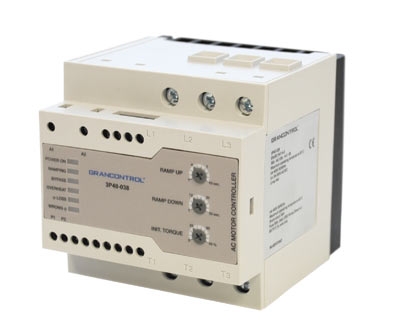

Серии 1P23, 3P40

Подробная информация

Общие сведения

Устройства плавного пуска (УПП) осуществляют плавный бесконтактный пуск двигателя, вследствие чего удается избежать искрения или эррозии контактных элементов, альтернативой которым в пускателе являются полупроводниковых элементы – тиристоры.

При достижении номинального напряжения двигателя тиристоры шунтируются встроенным контактором и двигатель включается напрямую в сеть. Срок службы пускателей серий 1P23, 3P40 значительно превышает период эксплуатации традиционных контакторов. Мягкие пускатели просты в установке и управлении. Управление в УПП серии 1P23, 3P40 может осуществляться как путем подачи внешнего сигнала, так и прямой подачей напряжения на двигатель через УПП.

Режимы работы

Устройство плавного пуска предназначено для плавного пуска/останова одно- и трёхфазных асинхронных двигателей с короткозамкнутым ротором. При его использовании достигается уменьшение напряжения (износа) на зубчатых, ременных/цепных передачах и обеспечивается уравновешенная работа электродвигателя. Плавный запуск обеспечивается изменением уровня напряжения, подаваемого на двигатель. По окончании процедуры пуска полупроводниковые элементы шунтируются встроенным электромеханическим контактором.

Характеристики

• Оптимальное решение для мягкого пуска/останова трехфазных асинхронных двигателей мощностью до 22 кВт (380 В) и однофазных асинхронных двигателей мощностью 2,2 кВт (220 В).
• Цифровой вход для управляющего сигнала.
• Легкая настройка при помощи трех независимых потенциометров.
• Внутренний радиатор и шунтирующий контактор, встроенные в пускатель.
• Компактная установка на DIN-рейке.

Скачать руководство по эксплуатации "Устройства плавного пуска Grancontrol® серии 1Р23, 3Р40"
