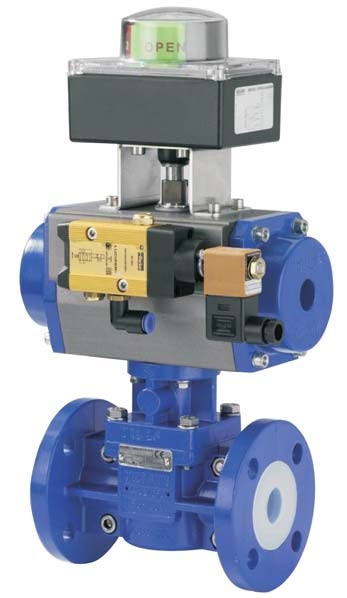

Пробковые краны SCP
Подробная информация
Применение
Предназначены для перекрытия, контроля потока и дросселирования химически агрессивных, абразивных или токсичных сред как в жидком, так и в газообразном состояниях.
Описание
- Возможно исполнение как по DIN, так и по ANSI
- Прочная конструкция, не требуют обслуживания
- Полностью герметичное перекрытие потока на всем диапазоне рабочих параметров диаграммы температура/давление
- Отсутствие протечек по штоку обеспечивается инновационной динамической запорной системой
- Низкий момент открытия благодаря конструктивным особенностям
- Максимальный расход с минимальными потерями давления
- Легкая замена комплектующих
Технические характеристики
| Номинальные размеры | Ду 15-100 мм соотв. 1/2" - 2", 3" - 6" (суж. проход) |
| Рабочее давление*: | 1 мбар (0.014 psi) ... 16 бар (232 psi) |
| Рабочая температура* | - 40 °С (-40°F)... +200 °С (+392°F) |
| Строит. длина согласно | EN 558-1 ряд 1 соотв. ASME B16.10 |
| Фланцы согласно DIN,Ру | Ру 10/16 соотв. ANSI 150lbs |
| Фланец под привод | соотв. ISO 524 |
| Корпус | литая сталь ASTM A216 WCB или CF-8M |
| Футеровка | PFA, PFA-AS (антистатический) |
| Затвор (цилиндр) | PFA, PFA-AS, SS Duplex, Титан, Hastelloy® |
Динамическая система уплотнения (стандартная)
Радиальное давление передается от предварительно сжатой эластомерной вставки через пластину на диафрагму из PTFE, обеспечивая надежное уплотнение штока. Упругие эластомерные вставки, выполненные из VMQ (Силикон) или FPM (Viton®), обеспечивают однородное давление, необходимое для плотного перекрытия.
Цилиндр и шток представляют единую деталь, материал SS Duplex (1.4462) с включениями из PFA, PFAAS (проводящий) или целиком из SS Duplex, Титана, Hastelloy®
