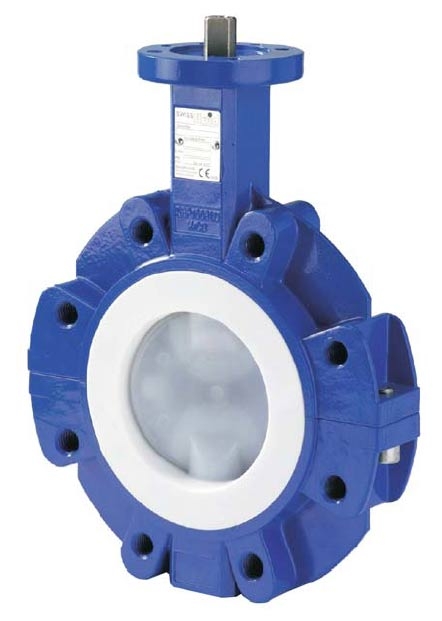

Дисковые затворы SBP
Подробная информация
Применение
Предназначены для перекрытия, контроля потока, дросселирования химически активных, агрессивных и абразивных жидкостей или газообразных сред в важных технологических процессах.
Описание
- Возможно исполнение как по DIN, так и по ANSI
- Конструкция оптимизирована для наилучшего обтекания потоком и плавного регулирования среды
- Особенности конструкции дают низкий момент закрытия
- Большая площадь запорной поверхности
Технические характеристики
| Номинальные размеры | Ду 25-1000 мм соотв. 1" - 42" |
| Рабочее давление*: | 1 мбар (0.014 psi) ... 16 бар (232 psi) |
| Рабочая температура*: | - 40 °С (-40°F)... +220 °С (+428°F) |
| Строит. длина согласно | EN 558-1 ряд 20 соотв. ASME B16.10 |
| Фланцы согласно DIN,Ру | Ру 10/16 соотв. ANSI 150lbs |
| Фланец под привод | соотв. ISO 524 |
| Упругие элементы | VMQ (Силикон), FPM (Viton®), EPDM |
| Корпус | литая сталь ASTM A216 WCB или CF-8M |
| Футеровка | PTFE, PTFE-AS (антистатический), UHMWPE) |
| Диск | с покрытием из PFA, PFA-AS, PVDF или ETFE, цельный из SS Duplex, Титана, Hastelloy® |
Динамическая система уплотнения (стандартная)
Предварительно сжатое динамическое уплотнение штока – давление от пакета тарельчатых пружин и эластомерной вставки передается через кольцо на футеровку и втулку диска, обеспечивая полностью герметичное уплотнение штока для нижней и верхней секции.
Эластомерные упругие вставки создают однородное давление на запорную поверхность, обеспечивая надежное перекрытие.
Диск и шток представляют единую деталь из SS Duplex (1.4462) с покрытием из PFA, PFA-AS, PVDF, ETFE или целиком из SS Duplex, Титана, Hastelloy®.
